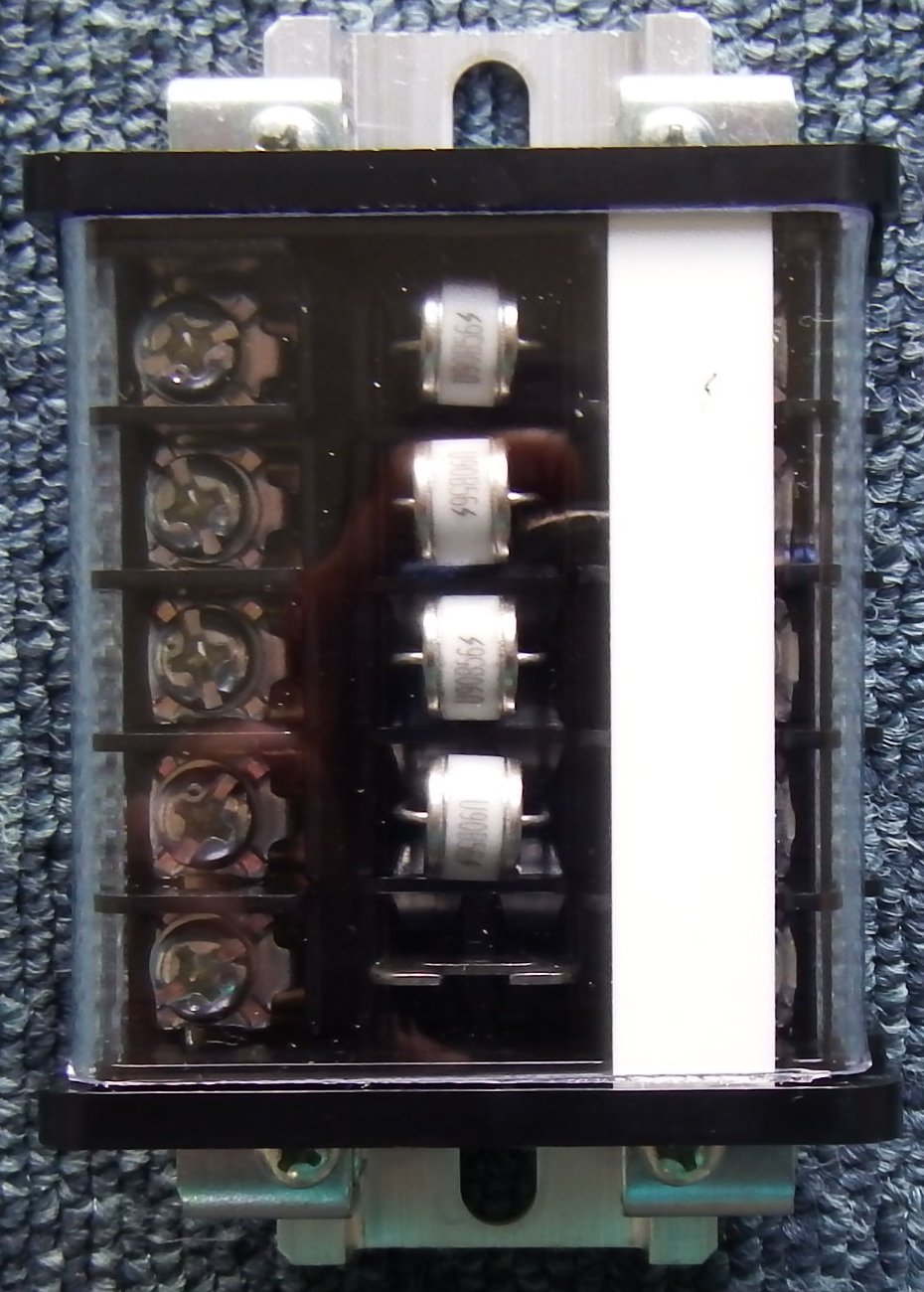

◆避雷器付端子台 (5端子) pdf ダウンロード
| 型式 | AT-T005 |  |
| 用途 | 通信回線、計装回路等の低圧回路に接続されている機器の雷サージ保護に使用します。 |
| 対応線芯数 | 4芯 (S) |
| 価格 | 7,000円 (税抜) |
|
|
詳細仕様
| 避雷器付端子台 |
| 外形寸法 | ： | 長さ 97 × 幅 54 × 高さ 54.5 [mm] |
| 取付穴ピッチ | ： | 80 [mm] |
| 定格絶縁電圧 | ： | AC・DC 250V |
| 定格通電電流 | ： | 20A |
| 最大接続電線 | ： | 3.5mm2 |
| 端子数 | ： | 5端子 (内アースに1端子使用) |
| 端子ネジ | ： | M4×10 (推奨締付トルク：2.0Nm) |
| 端子間ピッチ | ： | 10mm |
| アース端子 | ： | アース端子位置はプラグにより移動可能 |
|
| セラミックアレスタ |
| 使用個数 | ： | 4個 |
|
| 直流放電開始電圧 | ： | DC90±20％ (100V/s) |
| インパルス放電開始電圧 | ： | 800V以上 (1KV/μs) |
| 絶縁抵抗 | ： | 20000MΩ以上 (DC50V) |
| インパルス電流耐量 | ： | 1回 (8/20μs 10KA) |
| インパルス寿命 | ： | 200回 (10/1000μs 500A) |
| 交流電流耐量 | ： | 1回 (AC10A(50Hz)1s) |
| ※( )内の条件における仕様になります。 |
|
|
|

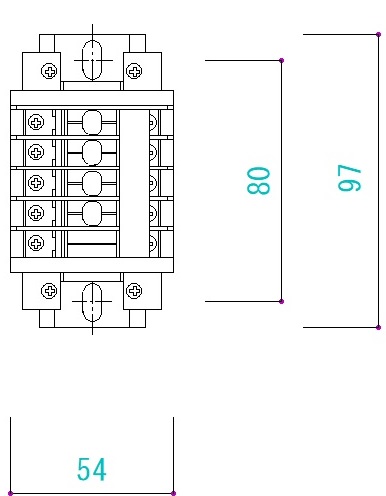

形状寸法 図面参照 単位:[mm]
|
| 外形寸法 |
 |
|
|
▲TOPに戻る
|
|
|

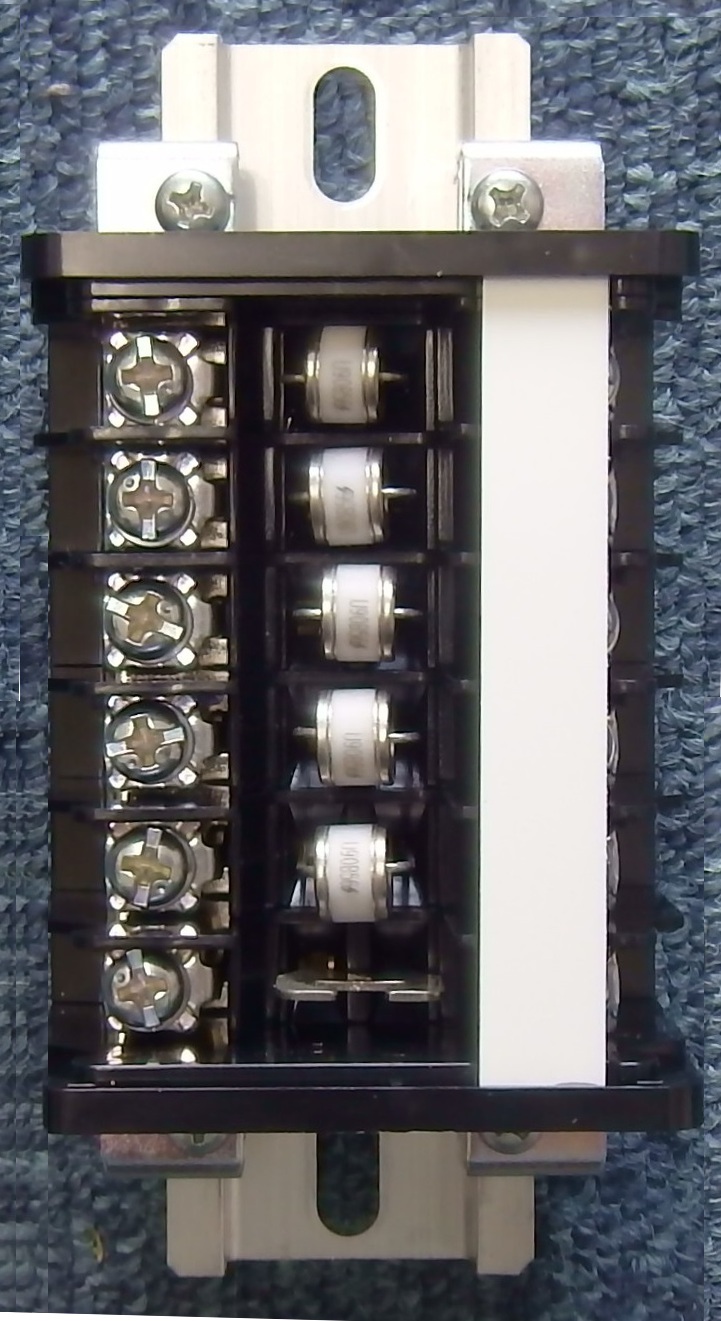

◆避雷器付端子台 (6端子) pdf ダウンロード
| 型式 | AT-T006 |  |
| 用途 | 通信回線、計装回路等の低圧回路に接続されている機器の雷サージ保護に使用します。 |
| 対応線芯数 | 5芯 (S) |
| 価格 | 8,000円 (税抜) |
|
|
詳細仕様
| 避雷器付端子台 |
| 外形寸法 | ： | 長さ 117 × 幅 54 × 高さ 54.5 [mm] |
| 取付穴ピッチ | ： | 80 [mm] |
| 定格絶縁電圧 | ： | AC・DC 250V |
| 定格通電電流 | ： | 20A |
| 最大接続電線 | ： | 3.5mm2 |
| 端子数 | ： | 6端子 (内アースに1端子使用) |
| 端子ネジ | ： | M4×10 (推奨締付トルク：2.0Nm) |
| 端子間ピッチ | ： | 10mm |
| アース端子 | ： | アース端子位置はプラグにより移動可能 |
|
| セラミックアレスタ |
| 使用個数 | ： | 5個 |
|
| 直流放電開始電圧 | ： | DC90±20％ (100V/s) |
| インパルス放電開始電圧 | ： | 800V以上 (1KV/μs) |
| 絶縁抵抗 | ： | 20000MΩ以上 (DC50V) |
| インパルス電流耐量 | ： | 1回 (8/20μs 10KA) |
| インパルス寿命 | ： | 200回 (10/1000μs 500A) |
| 交流電流耐量 | ： | 1回 (AC10A(50Hz)1s) |
| ※( )内の条件における仕様になります。 |
|
|
|

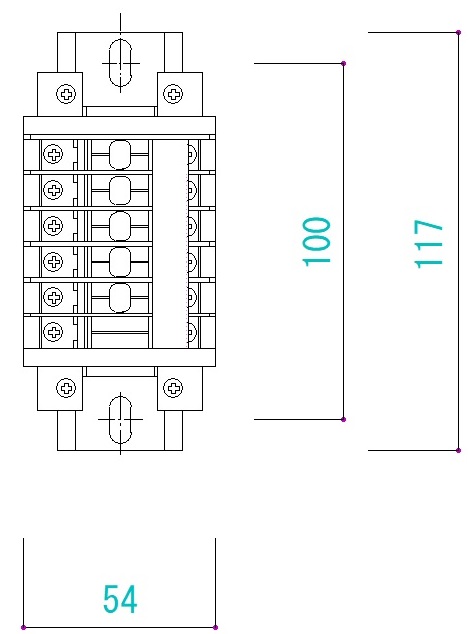

形状寸法 図面参照 単位:[mm]
|
| 外形寸法 |
 |
|
|
▲TOPに戻る
|
|
|

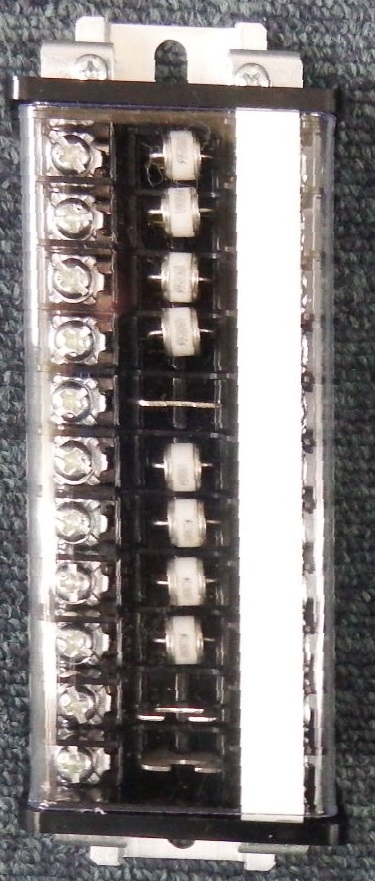

◆避雷器付端子台 (11端子) pdf ダウンロード
| 型式 | AT-T011 |  |
| 用途 | 通信回線、計装回路等の低圧回路に接続されている機器の雷サージ保護に使用します。 |
| 対応線芯数 | 8芯 ： 4芯 (S) × 2本 |
| 価格 | 1,100円 (税抜) |
|
|
詳細仕様
| 避雷器付端子台 |
| 外形寸法 | ： | 長さ 157 × 幅 54 × 高さ 54.5 [mm] |
| 取付穴ピッチ | ： | 140 [mm] |
| 定格絶縁電圧 | ： | AC・DC 250V |
| 定格通電電流 | ： | 20A |
| 最大接続電線 | ： | 3.5mm2 |
| 端子数 | ： | 11端子 |
| 端子ネジ | ： | M4×10 (推奨締付トルク：2.0Nm) |
| 端子間ピッチ | ： | 10mm |
| アース端子 | ： | アース端子位置はプラグにより移動可能 |
|
| セラミックアレスタ |
| 使用個数 | ： | 8個 |
|
| 直流放電開始電圧 | ： | DC90±20％ (100V/s) |
| インパルス放電開始電圧 | ： | 800V以上 (1KV/μs) |
| 絶縁抵抗 | ： | 20000MΩ以上 (DC50V) |
| インパルス電流耐量 | ： | 1回 (8/20μs 10KA) |
| インパルス寿命 | ： | 200回 (10/1000μs 500A) |
| 交流電流耐量 | ： | 1回 (AC10A(50Hz)1s) |
| ※( )内の条件における仕様になります。 |
|
|
|

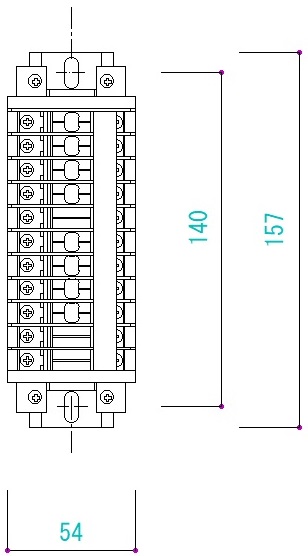

形状寸法 図面参照 単位:[mm]
|
| 外形寸法 |
 |
|
|
▲TOPに戻る
|
|
|

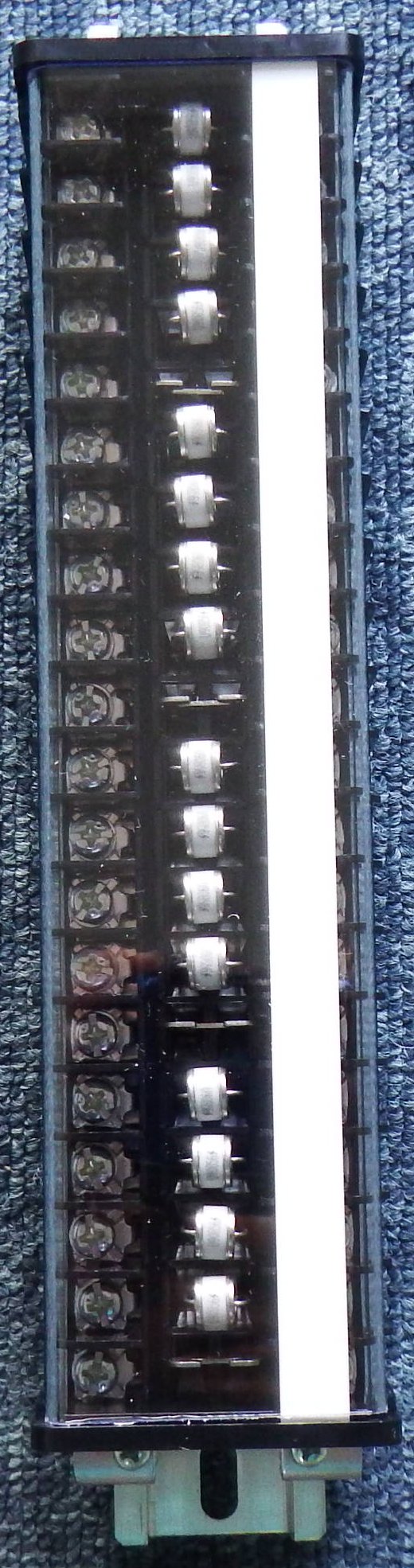

◆避雷器付端子台 (20端子) pdf ダウンロード
| 型式 | AT-T020 |  |
| 用途 | 通信回線、計装回路等の低圧回路に接続されている機器の雷サージ保護に使用します。 |
| 対応線芯数 | 16芯 ： 4芯 (S) × 4本 |
| 価格 | 20,000円 (税抜) |
|
|
詳細仕様
| 避雷器付端子台 |
| 外形寸法 | ： | 長さ 257 × 幅 54 × 高さ 54.5 [mm] |
| 取付穴ピッチ | ： | 240 [mm] |
| 定格絶縁電圧 | ： | AC・DC 250V |
| 定格通電電流 | ： | 20A |
| 最大接続電線 | ： | 3.5mm2 |
| 端子数 | ： | 20端子 (内アースに4端子使用) |
| 端子ネジ | ： | M4×10 (推奨締付トルク：2.0Nm) |
| 端子間ピッチ | ： | 10mm |
| アース端子 | ： | アース端子位置はプラグにより移動可能 |
|
| セラミックアレスタ |
| 使用個数 | ： | 16個〜20個 |
|
| 直流放電開始電圧 | ： | DC90±20％ (100V/s) |
| インパルス放電開始電圧 | ： | 800V以上 (1KV/μs) |
| 絶縁抵抗 | ： | 20000MΩ以上 (DC50V) |
| インパルス電流耐量 | ： | 1回 (8/20μs 10KA) |
| インパルス寿命 | ： | 200回 (10/1000μs 500A) |
| 交流電流耐量 | ： | 1回 (AC10A(50Hz)1s) |
| ※( )内の条件における仕様になります。 |
|
|
|

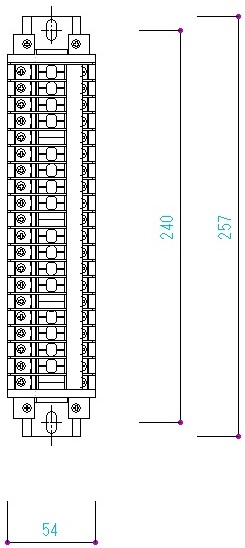

形状寸法 図面参照 単位:[mm]
|
| 外形寸法 |
 |
|
|
