◆避雷器付端子台中継ボックス (10P) pdf ダウンロード
| 型式 | AT-B010 |
| 用途 | 通信回線、計装回路等の低圧回路に接続されている機器の雷サージ保護に使用します。 |
| 価格 | 90,000円 (税抜) |
|
|
詳細仕様
屋外用
制御ボックス |
| 外形寸法 | ： | 430 (H) × 305 (W) × 142 (D) [mm] |
| 板厚 | ： | 扉 1.2mm ボデー 1.2mm 取付ベース 1.6mm |
| 材質 | ： | ステンレス (SUS304) |
| IP規格 | ： | IP44 |
| 構造 | ： | 水切・防塵・防水パッキン |
| ハンドル | ： | ステンレス防水小型平面ハンドル |
| 塗装色 | ： | ライトベージュ塗装 (5Y7/1) |
|
| 対応線芯数 | 20芯 (10P) |
| 避雷器付端子台 |
| 定格絶縁電圧 | ： | AC・DC 250V |
| 定格通電電流 | ： | 20A |
| 最大接続電線 | ： | 3.5mm2 |
| 端子数 | ： | 22端子 (内アースに2端子使用) |
| 端子ねじ | ： | M4×10 (推奨締付トルク：2.0Nm) |
| 端子間ピッチ | ： | 10mm |
| アース端子 | ： | アース端子位置はプラグにより移動可能 |
|
| セラミックアレスタ |
| 使用個数 | ： | 20個 |
|
| 直流放電開始電圧 | ： | DC90±20％ (100V/s) |
| インパルス放電開始電圧 | ： | 800V以上 (1KV/μs) |
| 絶縁抵抗 | ： | 50000MΩ以上 (DC50V) |
| インパルス電流耐量 | ： | 1回 (8/20μs 10KA) |
| インパルス寿命 | ： | 200回 (10/1000μs 500A) |
| 交流電流耐量 | ： | 1回 (AC10A(50Hz)1s) |
| ※( )内の条件における仕様になります。 |
|
ポール取付金具
[単管用] |
| 表面処理 | ： | 溶接亜鉛メッキ |
| ポール外径 | ： | φ48～φ90 (取付可能外径) |
| ※単管用以外のポール取付金具は御問い合わせください。 |
|
|
|

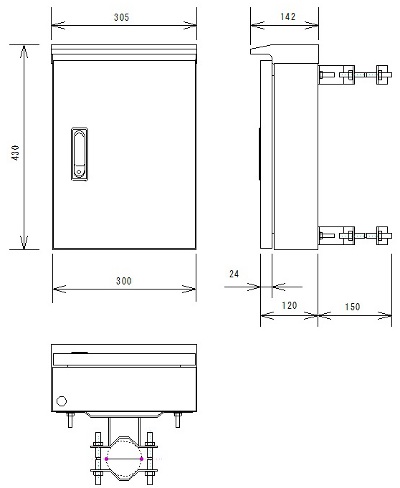

形状寸法 図面参照 単位:[mm]
|

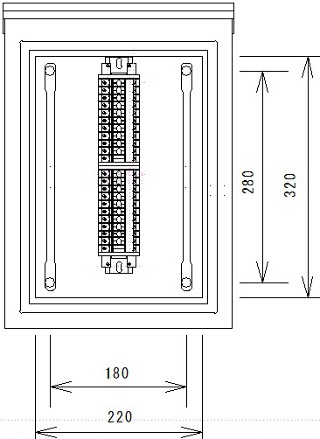

| 外形寸法 | ボックス内部 |
 |  |
|
|
▲TOPに戻る
|
|
|
◆避雷器付端子台中継ボックス (20P) pdf ダウンロード
| 型式 | AT-B020 |
| 用途 | 通信回線、計装回路等の低圧回路に接続されている機器の雷サージ保護に使用します。 |
| 価格 | 110,000円 (税抜) |
|
|
詳細仕様
屋外用
制御ボックス |
| 外形寸法 | ： | 430 (H) × 405 (W) × 142 (D) [mm] |
| 板厚 | ： | 扉 1.2mm ボデー 1.2mm 取付ベース 1.6mm |
| 材質 | ： | ステンレス (SUS304) |
| IP規格 | ： | IP44 |
| 構造 | ： | 水切・防塵・防水パッキン |
| ハンドル | ： | ステンレス防水小型平面ハンドル |
| 塗装色 | ： | ライトベージュ塗装 (5Y7/1) |
|
| 対応線芯数 | 40芯 (20P) |
避雷器付端子台
(10p用が2本) |
| 定格絶縁電圧 | ： | AC・DC 250V |
| 定格通電電流 | ： | 20A |
| 最大接続電線 | ： | 3.5㎜2 |
| 端子数 | ： | 44端子 (内アースに4端子使用) |
| 端子ねじ | ： | M4×10 (推奨締付トルク：2.0Nm) |
| 端子間ピッチ | ： | 10mm |
| アース端子 | ： | アース端子位置はプラグにより移動可能 |
|
| セラミックアレスタ |
| 使用個数 | ： | 40個 |
|
| 直流放電開始電圧 | ： | DC90±20％ (100V/s) |
| インパルス放電開始電圧 | ： | 800V以上 (1KV/μs) |
| 絶縁抵抗 | ： | 50000MΩ以上 (DC50V) |
| インパルス電流耐量 | ： | 1回 (8/20μs 10KA) |
| インパルス寿命 | ： | 200回 (10/1000μs 500A) |
| 交流電流耐量 | ： | 1回 (AC10A(50Hz)1s) |
| ※( )内の条件における仕様になります。 |
|
| ケーブル固定金具 |
|
ポール取付金具
[単管用] |
| 表面処理 | ： | 溶接亜鉛メッキ |
| ポール外径 | ： | φ48～φ90 (取付可能外径) |
| ※単管用以外のポール取付金具は御問い合わせください。 |
|
|
|

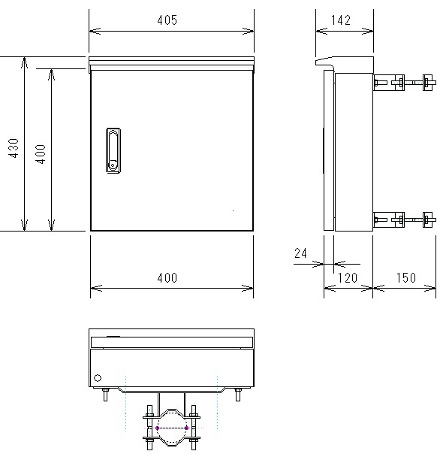

形状寸法 図面参照 単位:[mm]
|

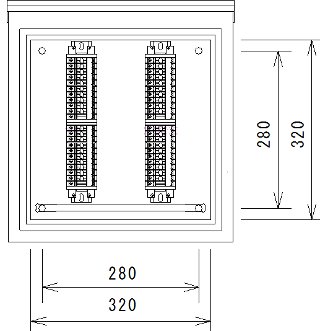

| 外形寸法 | ボックス内部 |
 |  |
|
|
▲TOPに戻る
|
|
|
◆避雷器付端子台中継ボックス (30P) pdf ダウンロード
| 型式 | AT-B030 |
| 用途 | 通信回線、計装回路等の低圧回路に接続されている機器の雷サージ保護に使用します。 |
| 価格 | 130,000円 (税抜) |
|
|
詳細仕様
屋外用
制御ボックス |
| 外形寸法 | ： | 430 (H) × 505 (W) × 142 (D) [mm] |
| 板厚 | ： | 扉 1.2mm ボデー 1.2mm 取付ベース 1.6mm |
| 材質 | ： | ステンレス (SUS304) |
| IP規格 | ： | IP44 |
| 構造 | ： | 水切・防塵・防水パッキン |
| ハンドル | ： | ステンレス防水小型平面ハンドル |
| 塗装色 | ： | ライトベージュ塗装 (5Y7/1) |
|
| 対応線芯数 | 60芯 (30P) |
避雷器付端子台
(10p用が3本) |
| 定格絶縁電圧 | ： | AC・DC 250V |
| 定格通電電流 | ： | 20A |
| 最大接続電線 | ： | 3.5㎜2 |
| 端子数 | ： | 66端子 (内アースに6端子使用) |
| 端子ねじ | ： | M4×10 (推奨締付トルク：2.0Nm) |
| 端子間ピッチ | ： | 10mm |
| アース端子 | ： | アース端子位置はプラグにより移動可能 |
|
| セラミックアレスタ |
| 使用個数 | ： | 60個 |
|
| 直流放電開始電圧 | ： | DC90±20％ (100V/s) |
| インパルス放電開始電圧 | ： | 800V以上 (1KV/μs) |
| 絶縁抵抗 | ： | 50000MΩ以上 (DC50V) |
| インパルス電流耐量 | ： | 1回 (8/20μs 10KA) |
| インパルス寿命 | ： | 200回 (10/1000μs 500A) |
| 交流電流耐量 | ： | 1回 (AC10A(50Hz)1s) |
| ※( )内の条件における仕様になります。 |
|
| ケーブル固定金具 |
|
ポール取付金具
[単管用] |
| 表面処理 | ： | 溶接亜鉛メッキ |
| ポール外径 | ： | φ48～φ90 (取付可能外径) |
| ※単管用以外のポール取付金具は御問い合わせください。 |
|
|
|

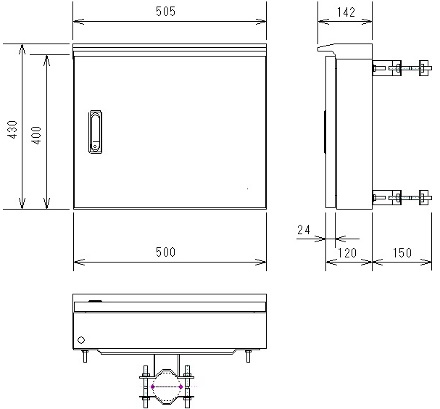

形状寸法 図面参照 単位:[mm]
|

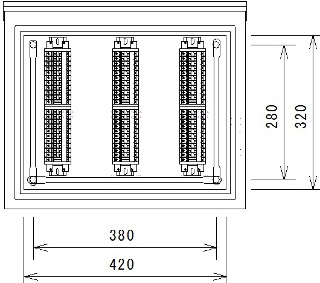

| 外形寸法 | ボックス内部 |
 |  |
|
|
▲TOPに戻る
|
|
